Для ручной настройки параметрического эквалайзера (PEQ) в ресиверах Yamaha используются следующие методы:
I. Теоретический метод (без прослушивания и расчетов).
II. Метод звукового тестирования (прослушивание - регулировка).
III. Метод точных измерений АЧХ с помощью дополнительного оборудования и программного расчета точек и параметров регулировки.
IV. Метод точных измерения АЧХ с помощью дополнительного оборудования и коррекция каждого проблемного диапазона на основе ручного расчета с последующим контрольным измерением.
Применяется и комбинация всех указанных методов.
I. Теоретический метод.
Самый неточный метод. Однако многие пользователи применяют именно его, так как не имеют дополнительного измерительного оборудования и музыкально слуха для использования других методов.
Как следует из названия метода, нам потребуется изучить теорию вопроса.
Общая теория работы параметрического эквалайзера раньше рассматривалась в инструкциях к ресиверам, однако в последние годы производитель сильно упрощает эти разделы. Напомним основные положения.

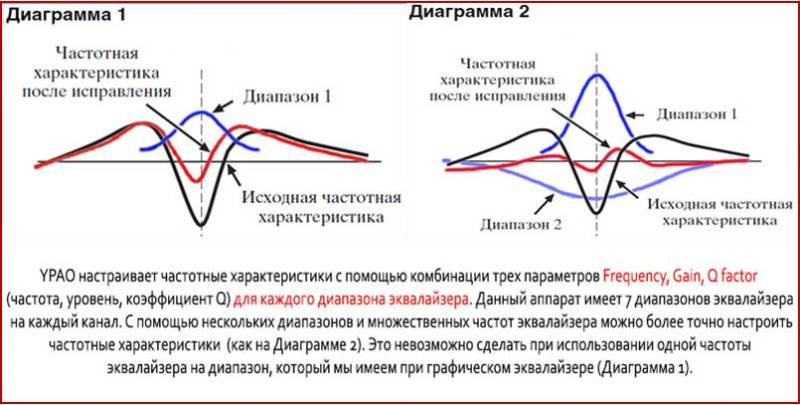

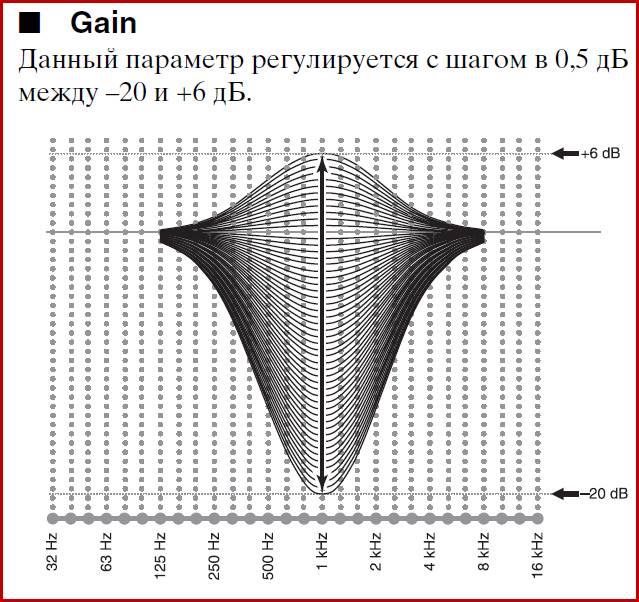

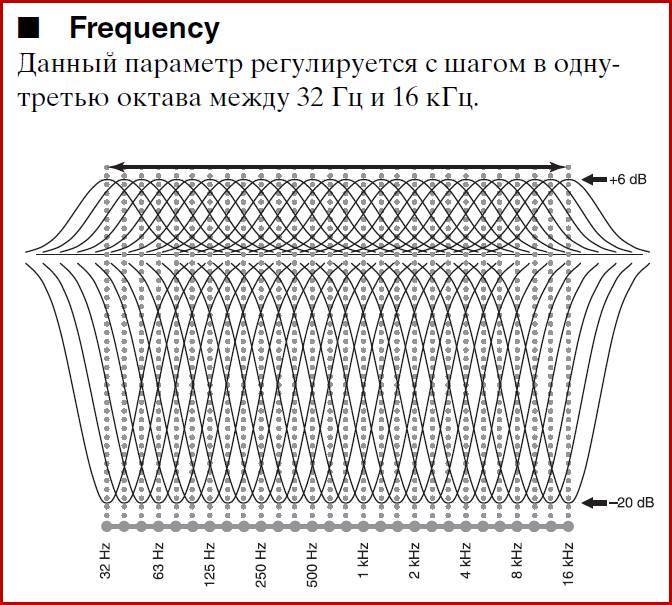

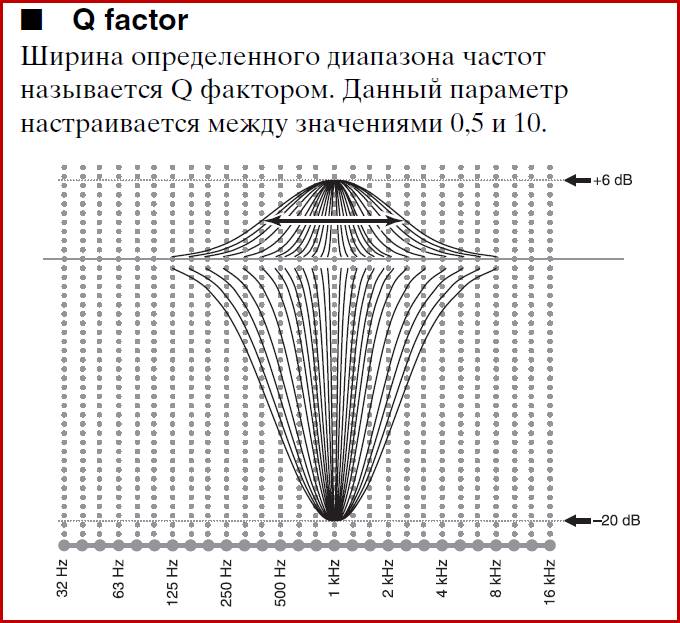

Итак параметрический эквалайзер PEQ нам предлагает 7 диапазонов частот, в каждом из которых можно выбрать 3 разные частоты F (Гц). На каждую выбранную частоту можно задать свой уровень ослабления или усиления G (дБ), а также скорректировать ширину колокола - коэффициентом Q (он же Q фактор, он же "Добротность"). Коэффициент Q является отношением выбранной частоты к ширине диапазона (колокола) на уровне -3дБ. Чем меньше коэффициент Q тем форма фильтра будет шире и наоборот - большие значения Q задают очень узкую, избирательную фильтрацию. Обычный графический эквалайзер (EQ) в некоторых ресиверах предлагает только 7 фиксированных частот регулировки и только по уровню. Сравнение работы EQ и PEQ приведены выше на Рисунке 4, где красная линия показывает результирующую АЧХ системы. Как видите в PEQ она получается значительно более линейной. На правой Диаграмме 2 можно увидеть, что возможно выбрать одну и туже частоту в двух разных диапазонах PEQ (или очень близкие частоты). При этом в одном диапазоне использовать усиления уровня G, а в другом диапазоне ослабление, причем с другим Q фактором. Это очень важный инструмент настройки.

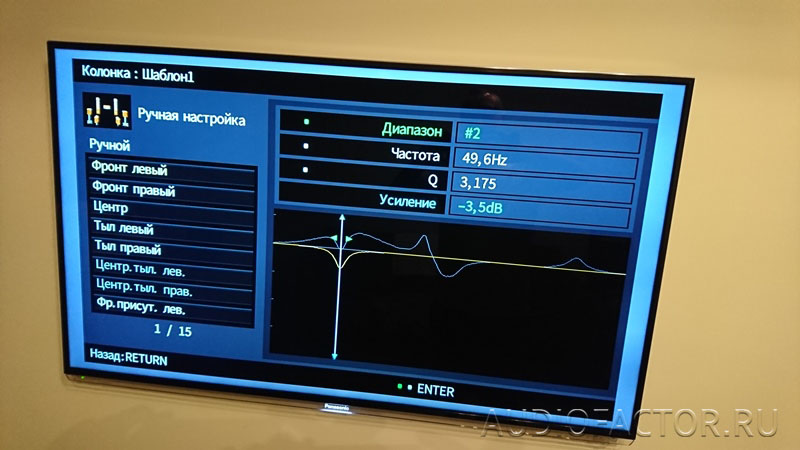

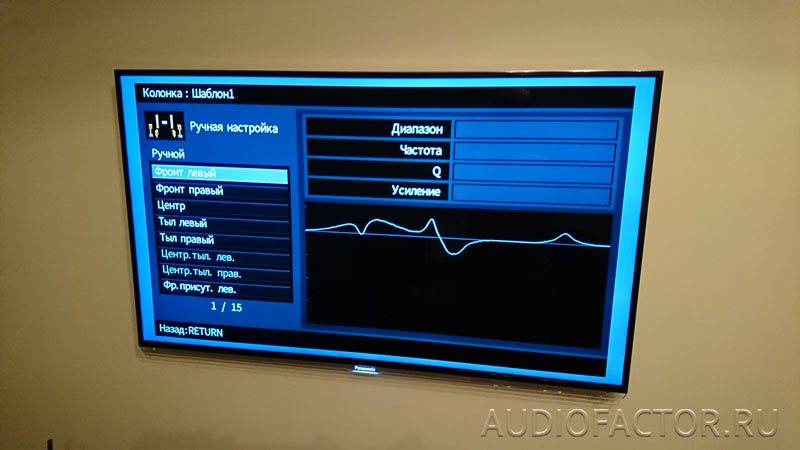

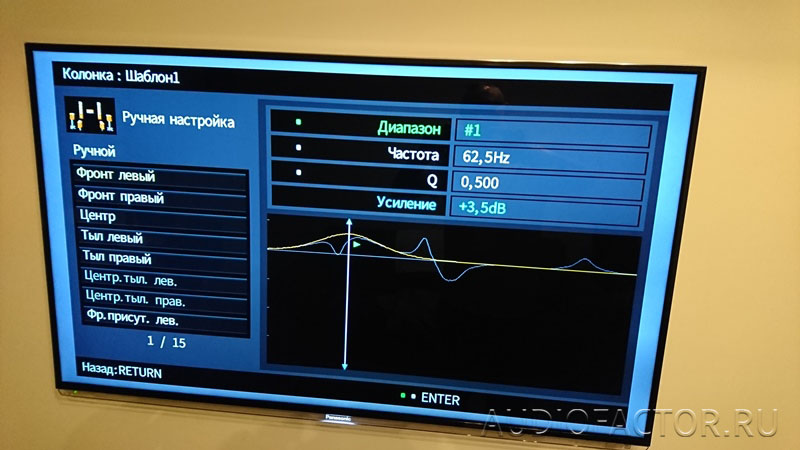

Вот так это выглядит на графическом экранном меню ресивера Yamaha RX-A3060:

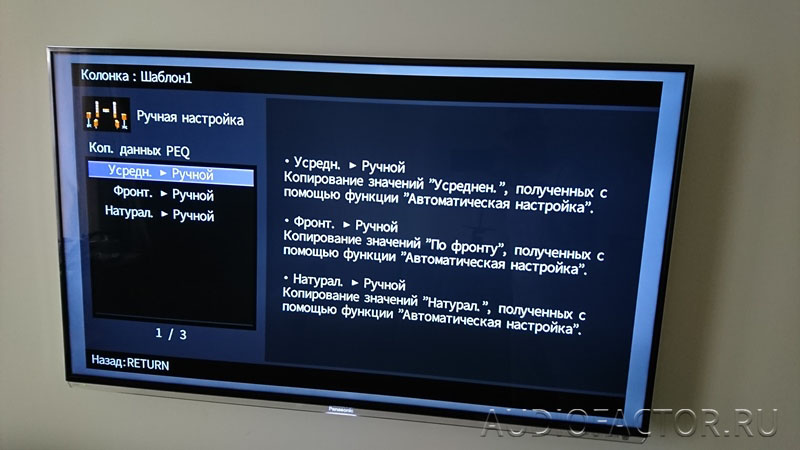

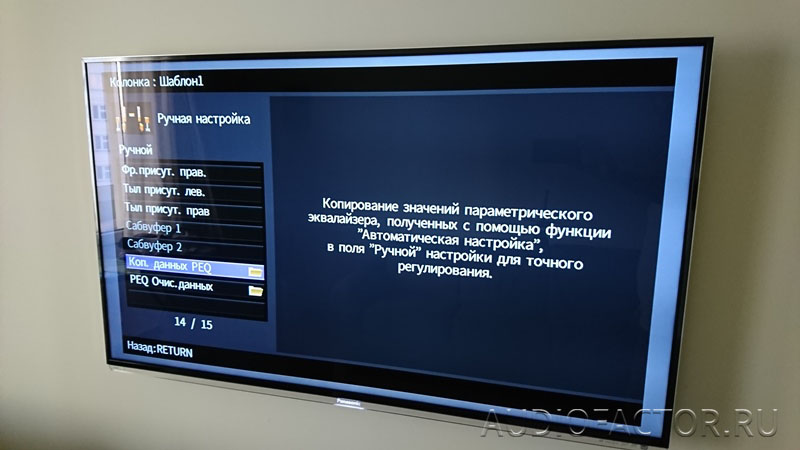

Регулировка параметров осуществляется с помощью пульта ДУ. Кнопки Влево/Вправо меняют частоту, и коэффициент Q, кнопки Вверх/Вниз - уровень G. Кнопка Enter выбирает параметр регулировки (Диапазон частот, Q фактор). Для того, чтобы попасть в меню Ручной регулировки PEQ, нужно зайти в соответствующее меню, но предварительно скопировать в поле Ручной регулировки некоторый вариант Автоматической настройки PEQ. Вы можете выбрать 3 автоматических варианта: Усредненный, Натуральный, от Фронта. Усредненный вариант (Flat) корректирует АЧХ под линейный вид, Натуральный (Natural) немного корректирует предыдущий усредненный, ослабляя усиление преимущественно на высоких частотах, вариант Фронт (Front) оставляет фронтальные каналы без изменений частотной характеристики, но меняет все остальные каналы, принимая в качестве целевой характеристики именно АЧХ нетронутых фронтальных каналов.
Самая большая ошибка, которую делает пользователь приступая к Ручной регулировке PEQ это его полное недоверие к результатам автоматической регулировки YPAO и ошибочная уверенность в том, что то, что он видит на экране меню отражает все реальные изменения АЧХ.
Рекомендация 1. Доверяйте результатам автоматической калибровки YPAO и используйте их для анализа или в качестве исходных для дальнейшей ручной корректировки.

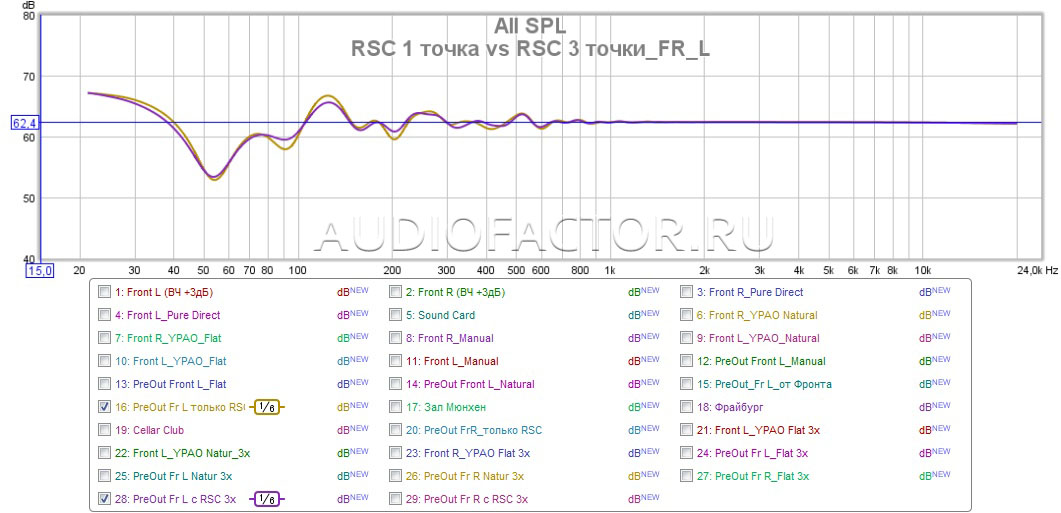

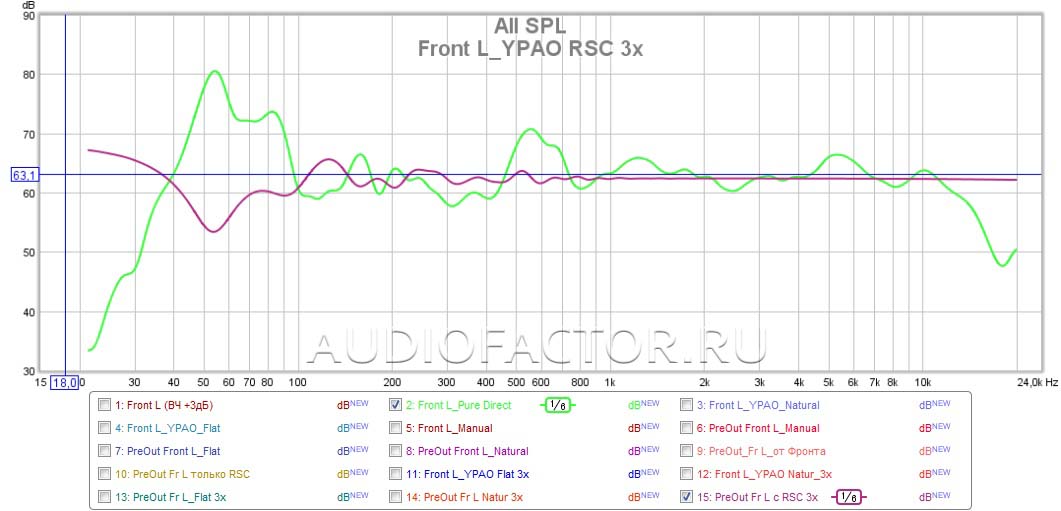

Давайте теперь разберемся как работает автоматическая система калибровки Yamaha YPAO. Очень много полезной информации вы можете найти в популярной статье Тест автоматических систем автокалибровки многоуважаемых авторов с ixbt.com. Модели ресиверов Yamaha начиная с RX-V6** или RX-A7** и выше, оснащаются системой автокалибровки YPAO RSC, которая включает 2 типа фильтрации. Собственно, тот параметрический эквалайзер, который мы и видим на экране меню, и еще один фильтр RSC (Reflected Sound Control), который призван устранять нежелательную интерференцию отраженных звуковых волн. RSC фильтр, предположительно, является более сложным - КИХ - фильтр с конечной импульсной характеристикой. Он используется только для фронтальных и центрального каналов и результаты его работы можно увидеть только при измерении дополнительным оборудованием. Вот как выглядит фильтрация RSC (фиолетовая кривая) на фоне АЧХ фронтального канала (зеленая кривая), и как отличается фильтрация RSC в зависимости от количества точек измерения (фиолетовая кривая - измерения по 3-м точкам):

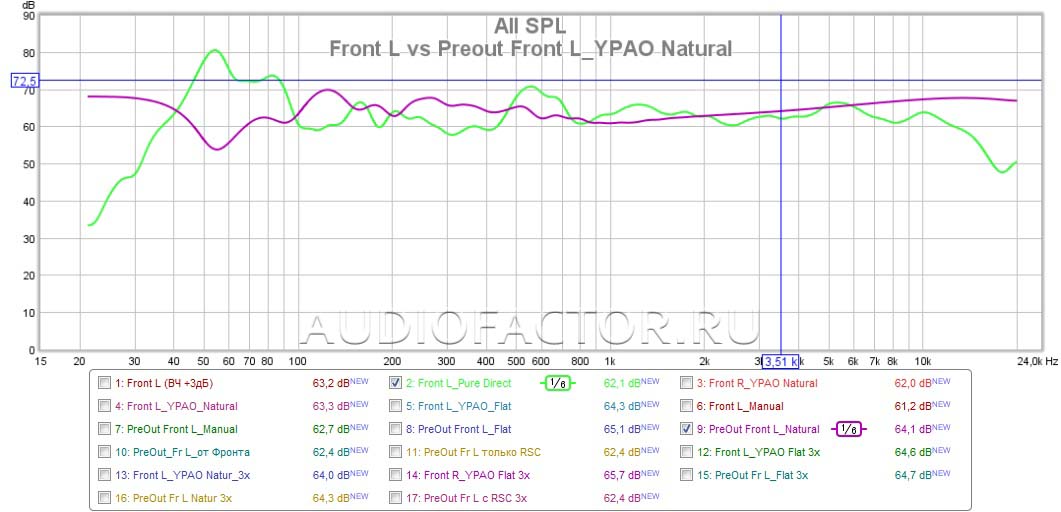

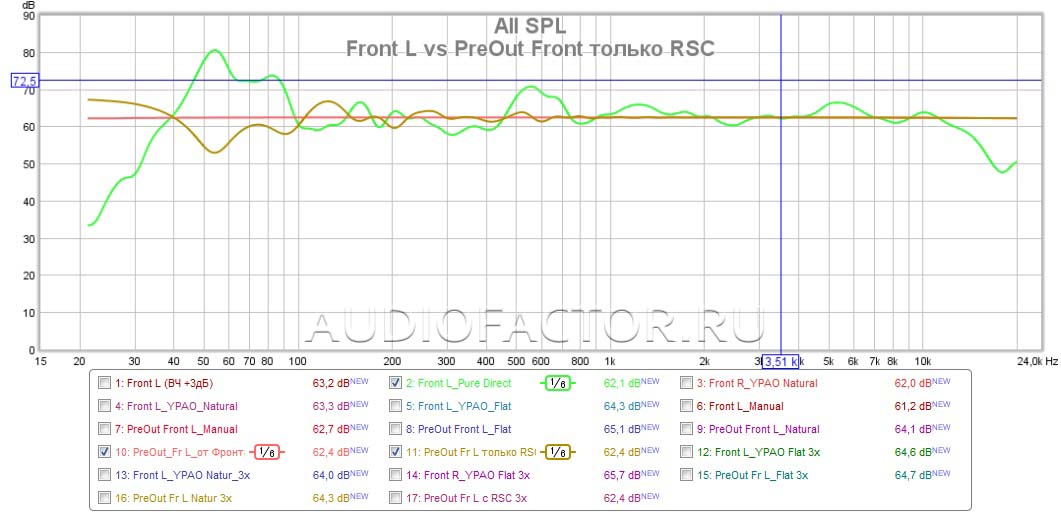

А вот как выглядит фильтрация RSC (замер по 1 точке) и следующая картинка - фильтрация RSC + PEQ Natural.

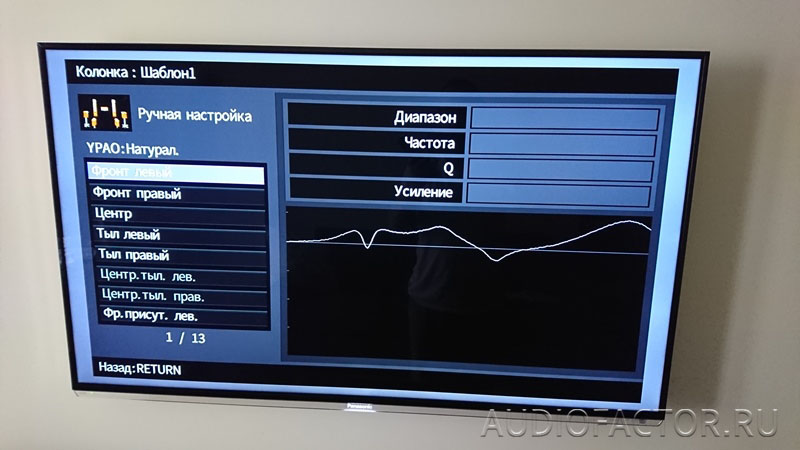

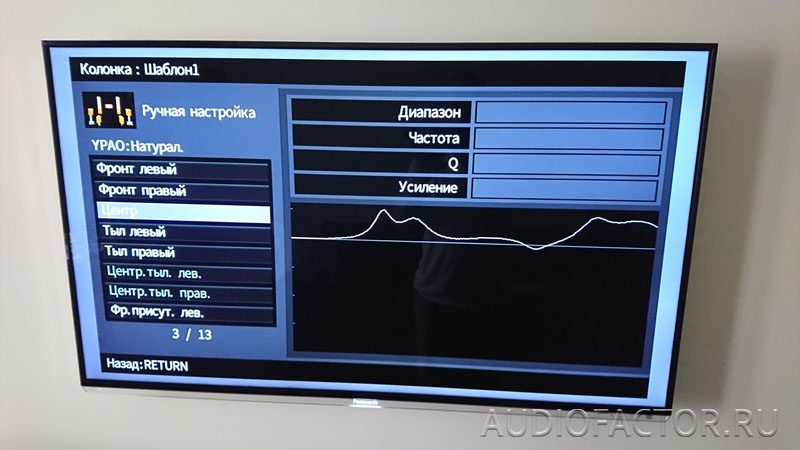

При этом на экранном меню ресивера вы видите следующую картинку:

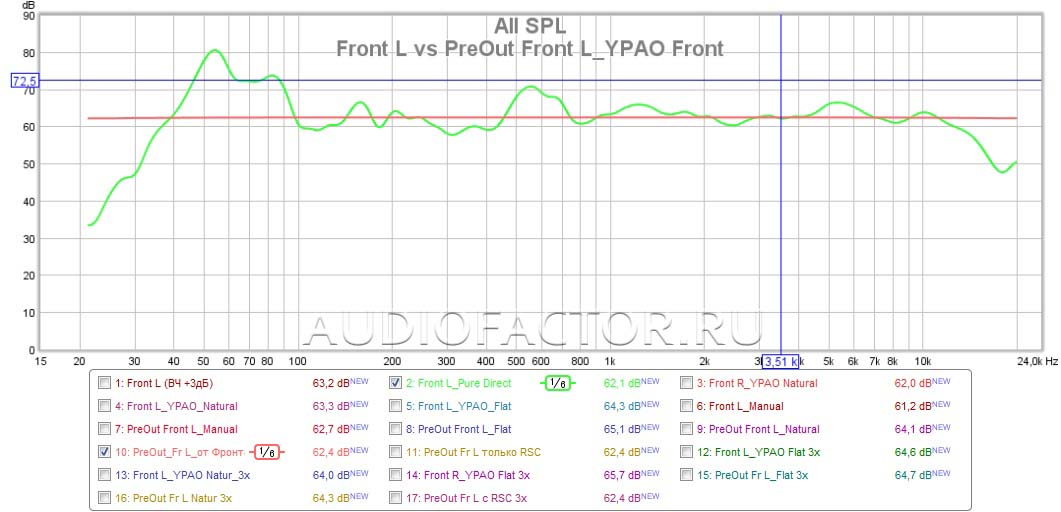

Можно сделать вывод, что фильтр RSC работает преимущественно на низких частотах (в диапазоне до 1 кГц), но его влияние на частотах до 200 Гц особенно велико и существенно выше чем влияние PEQ. Если в Ручной PEQ скопировать вариант "от Фронта" то RSC фильтр не задействуется, о чем свидетельствует последний график, зеленая кривая - АЧХ левого фронтального канала, а ровная, красная линия - фильтрация ресивера. Последнее примечание верно как минимум для моделей 2016 года (в статье 2013 года на ixbt утверждалось, что при копировании YPAO от фронтов RSC фильтр остается работать).
Рекомендация 2. Если вы хотите корректировать АЧХ фронтов на низких частотах только с помощью PEQ, копируйте в поле Ручного режима именно вариант от фронта. Но необходимость такой изолированной корректировки для меня пока сомнительна.
Рекомендация 3. Делайте финальную автонастройку по нескольким точкам, так как в этом случае корректировка учитывает общие интерференционные проблемы для всех точек измерения и результат получается точнее.
Общая рекомендация по теоретическому методу настройки. Ограничиваться коррекцией только очевидных отклонений системы. Например можно скопировать в Ручной режим вариант Natural и немного убавить увеличения уровня высоких частот, что бывает очень характерно для автоматов. Вообще увеличение уровня каких-либо частот менее желательно чем их подавление, особенно на средних и высоких частотах, поэтому довольно сильные подъемы автоматической настройки можно сгладить.
II. Метод звукового тестирования (прослушивание - регулировка).
Суть метода заключается в регулировании параметров PEQ в процессе прослушивания проблемных треков. Это возможно благодаря тому, что все регулировки параметрического эквалайзера осуществляются в режиме реального времени. Т.е. вам не нужно выходить из меню PEQ для того чтобы услышать результат. Данный метод часто используют звукорежиссеры, обладая музыкальным слухом. Они могут вносить корректировки по разным причинам - проблемы комнаты, искажения вызванные инструментом, некачественным исполнением, нарушением баланса и т.д., причем как в сторону усиления каких-либо частот, так и подавления. Мы же имеем уже готовые сведенные музыкальные материалы, не настолько гибкий и многополосный PEQ, в большинстве случаев достаточно обычный человеческий слух. Поэтому размах и степень погружения в этот метод в нашей области будет довольно ограниченными. В основном все экспериментальные регулировки желательно ограничить низкочастотным диапазоном (до 500 Гц). Итак для использования метода звукового тестирования нам необходимо:
1. Подобрать проблемные треки. Как правило, через некоторое время эксплуатации системы у вас подбираются некоторые материалы, на которых отчетливо слышны те или иные частотные искажения. Субъективно, это проявляется как гул при воспроизведении, ненормальный частотный баланс, потеря четкости и плотности баса при увеличении уровня воспроизведения и т.д. Если у вас несколько треков на разных дисках имеют схожую особенность воспроизведения НЧ, то можно говорить о системной проблеме, которую и можно попытаться устранить.
2. Откройте в меню ручной режим PEQ и обнулите его. Для этого, как вариант, можно скопировать в ручной режим показания настройки режима Front.

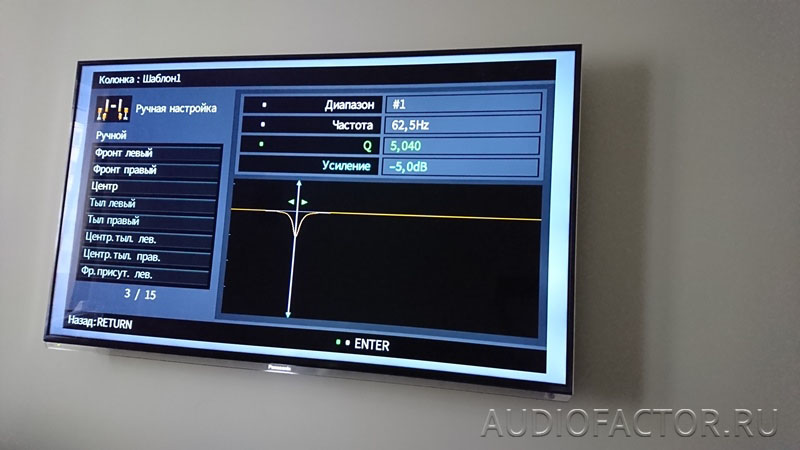

3. Заходим в регулировки ручного PEQ, выбираем первый диапазон #1, и любую частоту F (например 31 Гц). Значительно уменьшаем уровень G (например -10дБ) и задаем достаточно высокий коэффициент Q (например 4-5). Все эти манипуляции мы делаем с помощью пульта ДУ (кнопки Влево-Вправо, Вверх-Вниз и Enter). Переходим (Enter) на активное поле выбора частоты F.
4. Начинаем воспроизводить проблемный трек и одновременно плавно меняем частоту F, для начала, в широком диапазоне 31 - 500 Гц, для того чтобы понять, как те или иные частоты, которые мы подавляем влияют на общий характер воспроизведения. После того как мы потренировались, можно ограничить зону поиска проблемного диапазона (31 -200 Гц). Как правило в обычной панельной квартире в этом диапазоне будет пара очевидных интерференционных пика связанных с образованием стоячих волн и первыми звуковыми отражениями.
5. Если вы услышали, что в определенном положении частного колокола звук стал лучше - например, уменьшился гул - можно уже более детально работать на этой частоте. Можно уменьшить ослабление G, так как сильное подавление вместе с негативными резонансами подавляет и основную часть звука. Можно поменять коэффициент Q сделать его меньше, тем самым расширив колокол.
Таким образом, повторяя шаги 4 и 5 можно проработать любой негативный участок воспроизведения. Но нужно понимать, что в отличие от звукорежиссера, который внес корректировки в звуковой тракт при записи только одного диска или трека, вам придется на ваших настройках в дальнейшем слушать все остальные записи. Поэтому мы рекомендуем использовать минимальное количество регулировок, устраняющих только основные НЧ проблемы.
Также можно использовать материалы-рекомендации для звукорежиссеров и домашних студий, где описываются советы - какие частотные изменения влияют на те или иные характеристики субъективного восприятия различных музыкальных инструментов или музыкальных жанров и поэкспериментировать, но говоря строго, основная задача параметрического эквалайзера PEQ в АВ ресиверах - это корректировка АЧХ звукового тракта под акустические особенности вашей комнаты и ваших акустических систем.
III, IV Методы настройки рассмотрены в следующей статье 5. "Точная настройка параметрического эквалайзера".
